大数据分析Python生成气候温度螺旋模型

　　该可视化显示了1850年至1900年平均温度的偏差。它在Twitter和Facebook上被转发了数百万次，甚至在里约奥运会开幕式上也显示了该版本的版本。可视化非常引人注目，因为它可以帮助观众了解变化的温度波动以及过去30年平均温度的总体急剧上升。您可以在Ed Hawkins的网站上详细了解这种可视化背后的动机。在大数据分析Python生成气候温度螺旋模型中，我们将逐步介绍如何在Python中重新创建动画效果。我们将专门处理pandas(用于表示和修改数据)和matplotlib(用于可视化数据)。如果您不熟悉matplotlib，我们建议您仔细阅读通过数据可视化课程探索数据可视化和讲故事。在大数据分析Python生成气候温度螺旋模型中，我们将使用以下库：


　　1)Python 3.6

　　2)pandas0.22

　　3)Matplotlib 2.2.2


　　数据清理


　　基本数据由国外的数据发布，数据集可以直接下载


　　在这里。Github上的openclimatedata存储库在此笔记本中包含一些有用的数据清理代码。您需要向下滚动到标题为Global Temperatures的部分。以下代码将文大数据分析Python生成气候温度螺旋模型件读取到pandas数据框中：

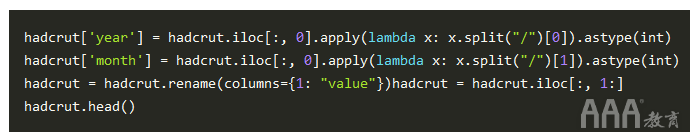

　　然后，我们需要：


　　1)将第一列拆分为month和year列

　　2)重命名1列value

　　3)选择并保存除第一列(0)以外的所有内容

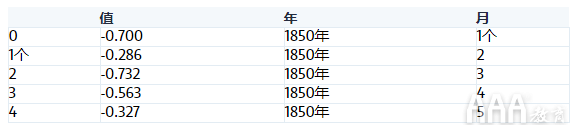

　　保留我们的数据


　　tidy，让我们删除包含2018年数据的行(因为这是唯一包含3个月而非全部12个月数据的年份)。

　　最后，让我们计算1850到1900年全球温度的平均值，然后从整个数据集中减去该值。为了简化此操作，我们将创建一个


　　使用year和month列的multiindex：

　　这样，我们只修改了

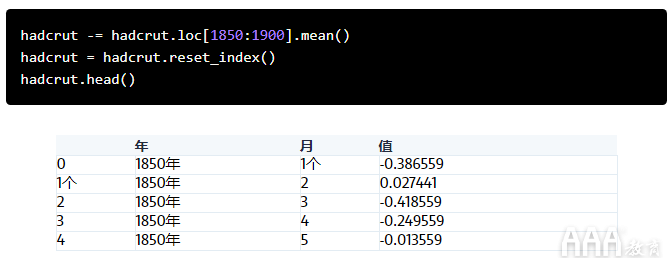

　　value列(实际温度值)。最后，计算并减去1850至1900年的平均温度，然后将索引重新设置为以前的水平。

　　直角坐标系与极坐标系


　　重建Ed的GIF有几个关键阶段：


　　1)学习如何绘制极坐标系

　　2)转换数据以进行极地可视化

　　3)定制情节的美学

　　4)逐年逐步完成可视化并将图变成GIF


　　我们将开始研究在


　　极坐标系。您可能已经看到的大多数图(条形图，箱形图，散点图等)都位于笛卡尔坐标系中。在此系统中：


　　1)x和y(和z)的范围可以从负无穷大到正无穷大(如果我们坚持实数)

　　2)中心坐标为(0,0)

　　3)我们可以认为这个系统是矩形的

　　相反，极坐标系是圆形的，使用r和theta。所述r坐标规定了从中心的距离和范围可以从0到无穷大。所述theta坐标指定从原点的角度可以从0到2 * pI范围。

　　要了解有关极坐标系统的更多信息，建议您深入以下链接：


　　1)维基百科：极坐标系

　　2)NRICH：极坐标简介


　　为极坐标图准备数据

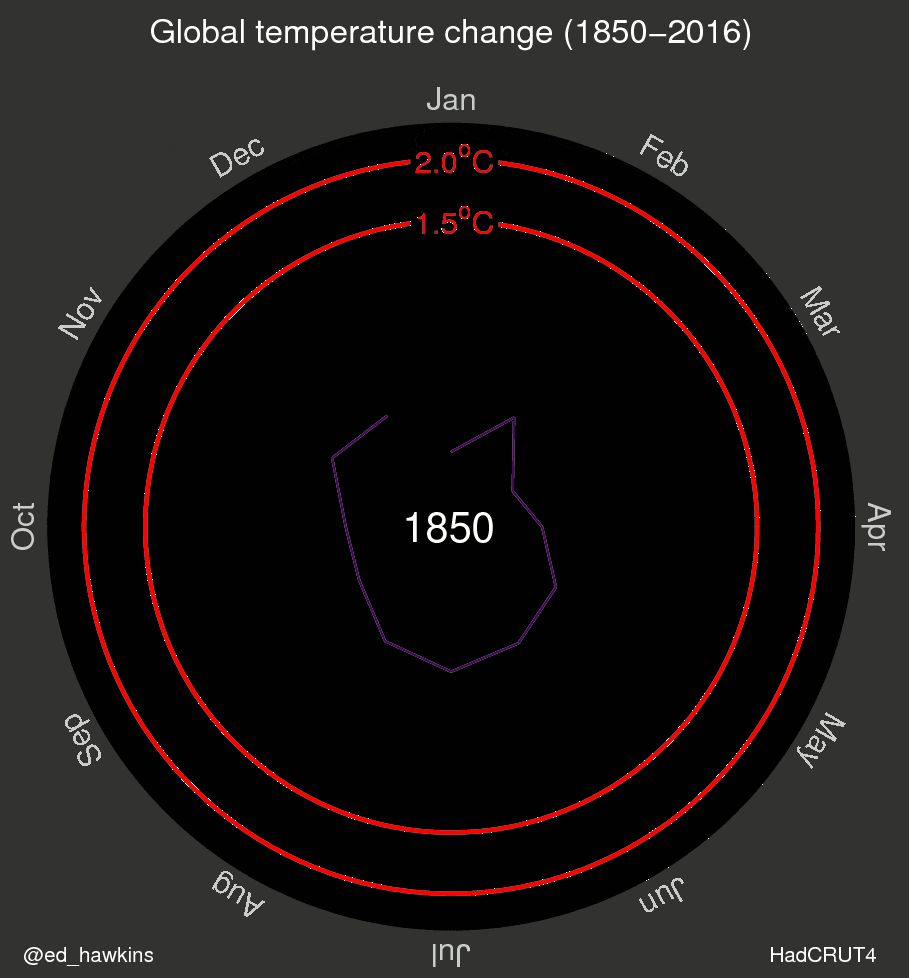

　　首先，让我们了解一下如何在Ed Hawkins的原始气候螺旋图中绘制数据。一年的温度值几乎跨越了整个螺旋/圈。您会注意到该行从一月到十二月的跨度，但不再连接到一月。这只是GIF的1850帧：

　　这意味着我们需要按年份对数据进行子集化，并使用以下坐标：


　　1)r：给定月份的温度值，调整为不包含负值。

　　a)Matplotlib支持绘制负值，但不支持您的思维方式。我们希望-0.1比0.1更靠近中心，这不是默认的matplotlib行为。

　　b)我们还希望在绘图原点周围留一些空间，以将年份显示为文本。

　　2)theta：生成12个等距角度值，范围从0到2 * pi。


　　让我们深入研究如何在matplotlib中仅绘制1850年的数据，然后扩展到所有年份。如果您不熟悉在matplotlib中创建Figure和Axes对象，建议您使用


　　数据可视化探索课程。要生成使用极坐标系统的matplotlib Axes对象，我们需要在创建projection参数"polar"时将其设置为。

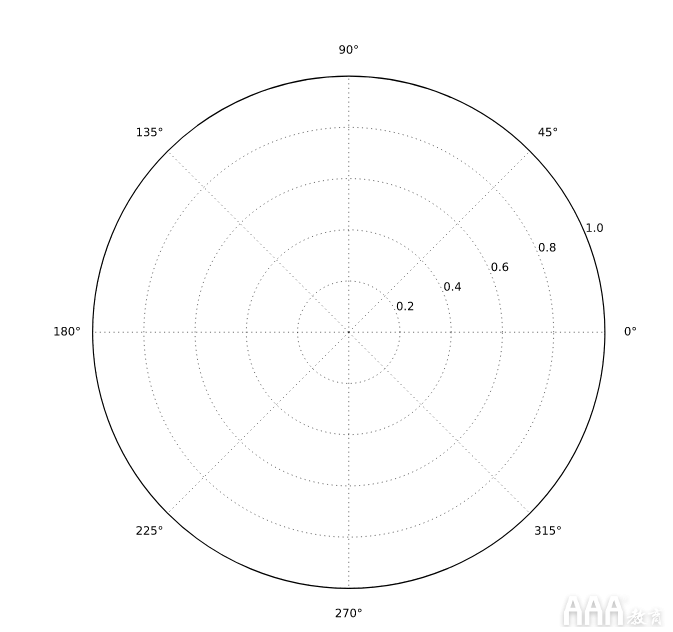

　　默认极坐标图如下所示：

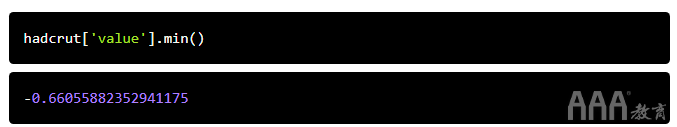

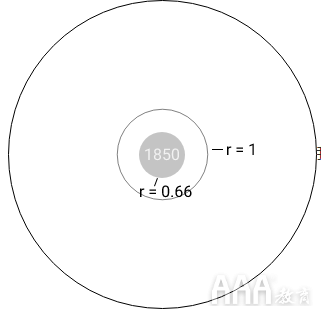

　　要调整数据以使其不包含负温度值，我们首先需要计算最小温度值：


　　让我们添加


　　1 所有温度值，因此它们将为正，但在原点周围仍有一些空间可显示文本：

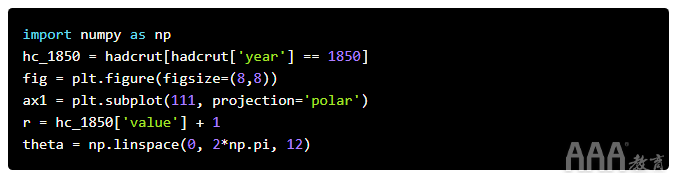

　　我们还生成从0到2 * pi的12个均匀间隔的值，并使用前12个作为theta值：

　　要在极坐标投影上绘制数据，我们仍然使用


　　Axes.plot()方法，但现在第一个值对应于theta值列表，第二个值对应于r值列表。

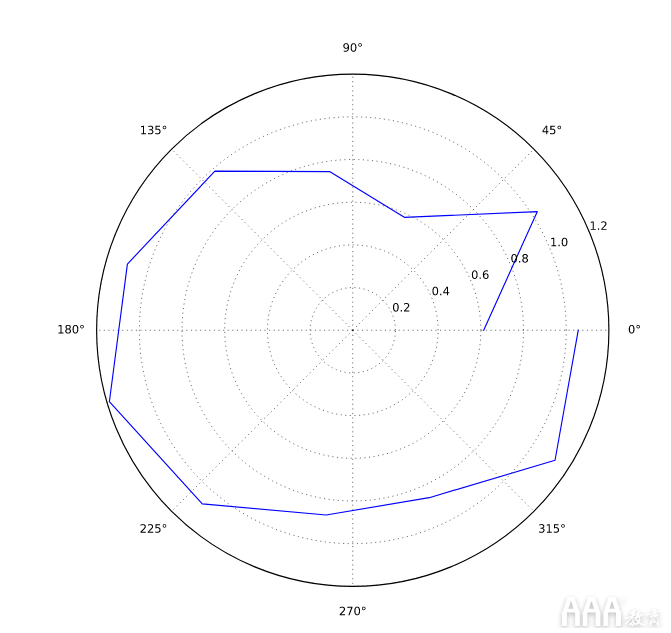

　　这是这个情节的样子：

　　调整美学


　　为了使我们的情节接近埃德·霍金斯(Ed Hawkins)，让我们调整一下美学。在笛卡尔坐标系上正常绘制时，我们习惯于使用其他大多数matplotlib方法。在内部，matplotlib考虑


　　theta成为x和r成为y。为了了解这一点，我们可以使用以下命令隐藏两个轴的所有刻度标签：

　　现在，让我们调整颜色。我们需要极坐标图中的背景颜色为黑色，而极坐标周围的颜色为灰色。实际上，我们使用了图像编辑工具来查找确切的黑色和灰色颜色值，如下所示


　　十六进制值：


　　1)灰色：#323331

　　2)黑色：#000100


　　我们可以用


　　fig.set_facecolor()设置图的前景色和Axes.set_axis_bgcolor()背景色：

　　接下来，让我们使用添加标题


　　Axes.set_title()：

　　最后，让我们在中间添加文本，以指定要显示的当前年份。我们希望此文本是起源


　　(0,0)，我们希望文本为白色，大字体并水平居中对齐。

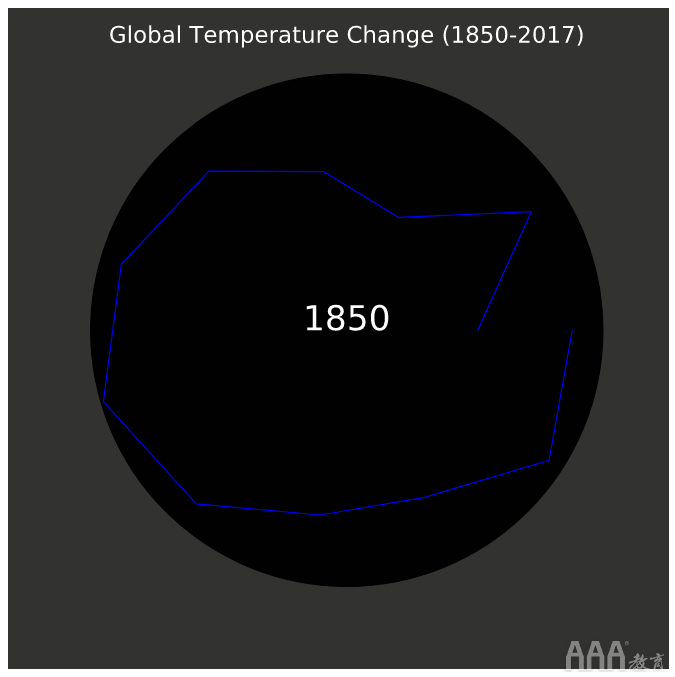

　　这是该地块现在的样子(回想一下这只是1850年的情况)。

　　绘制剩余年份


　　要绘制剩余年份的螺旋线，我们需要重复数据集中所有年份以外的操作。我们应该在此处进行的一项调整是手动设置

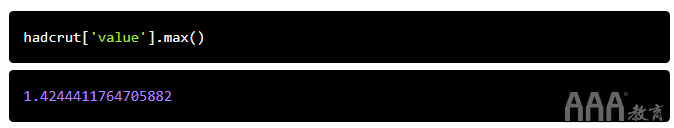

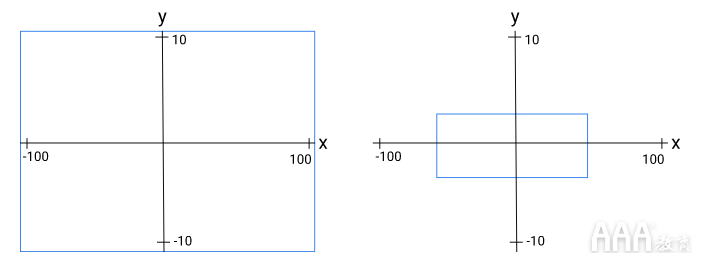

　　r(或y在matplotlib中)。这是因为matplotlib根据使用的数据自动缩放绘图的大小。因此，在最后一步中，我们观察到仅1850的数据显示在绘图区域的边缘。让我们计算整个数据集中的最大温度值，并添加大量的填充(以匹配Ed所做的操作)。

　　我们可以使用以下方式手动设置y轴限制


　　Axes.set_ylim()

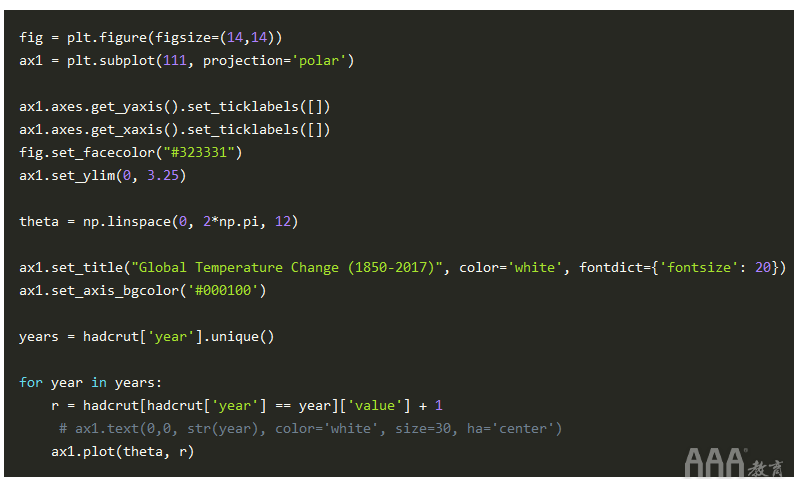

　　现在，我们可以使用for循环来生成其余数据。让我们省去暂时生成中心文本的代码(否则每年将在同一点生成文本，这将非常混乱)：

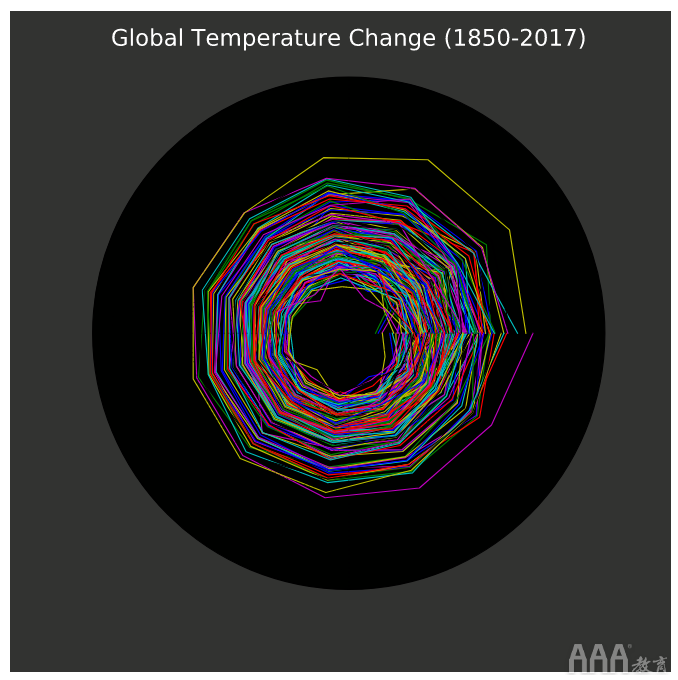

　　该图如下所示：

　　自定义颜色


　　现在，颜色感觉有些随意，与原始可视化效果很好地传达出的气候逐渐变热不符。在原始外观中，颜色从蓝色/紫色过渡到绿色，再过渡到黄色。这种配色方案被称为


　　顺序颜色图，因为颜色的渐变反映了数据中的某些含义。虽然在matplotlib中创建散点图时很容易指定颜色图(使用cm来自的参数Axes.scatter()，但是在创建线图时没有直接参数来指定颜色图。Tony Yu撰写了一篇很棒的简短文章，介绍了如何在生成色图时使用颜色图散点图，我们将在这里使用。本质上，我们在调用方法时使用color(或c)参数Axes.plot()并从中绘制颜色，plt.cm.(index)这是我们使用色图的方式viridis：

　　这将导致绘图具有从蓝色到绿色的连续颜色，但是要变为黄色，我们实际上可以将计数器变量乘以


　　2：

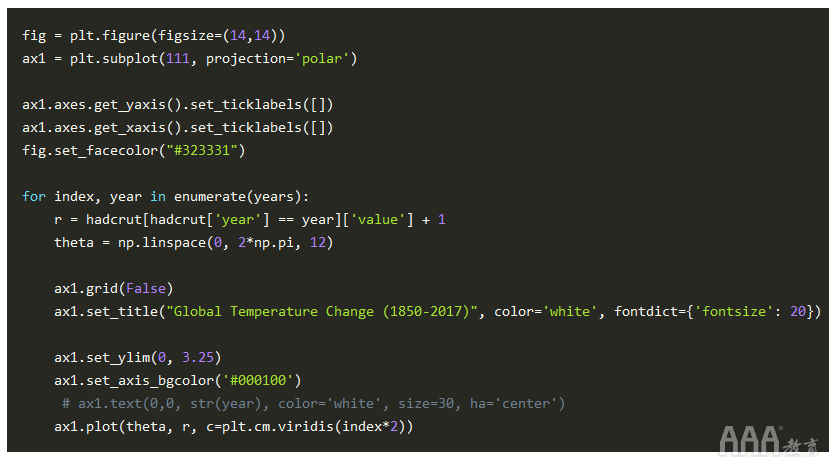

　　让我们重新格式化我们的代码以合并此顺序颜色图。

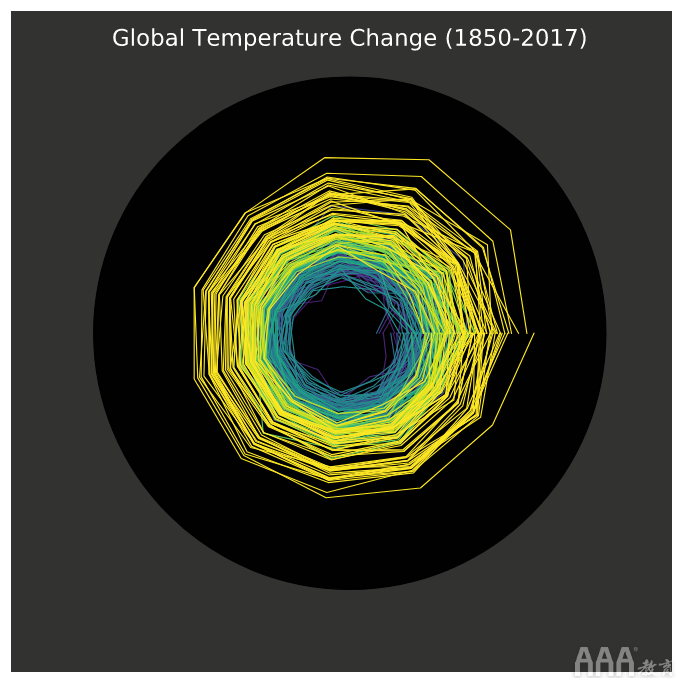

　　结果图如下所示：

　　添加温度环

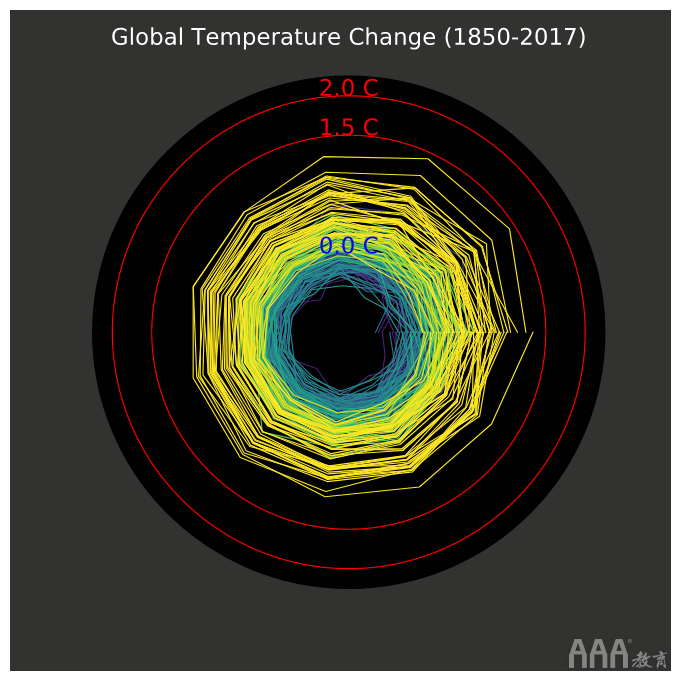

　　尽管我们现在所拥有的图很漂亮，但是查看者实际上根本无法理解基础数据。在可视化过程中的任何地方都没有指示底层温度值的迹象。原始可视化效果在0.0、1.5和2.0摄氏度下具有完整，均匀的环，以帮助解决此问题。因为我们添加了

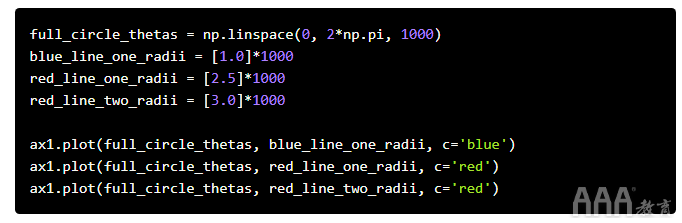

　　1对于每个温度值，在绘制这些均匀环时，我们也需要在此处做同样的事情。蓝色环原先为0.0摄氏度，因此我们需要在处生成一个环r=1。第一个红色环原为1.5，因此我们需要将其绘制为2.5。最后一个为2.0，因此必须为3.0。

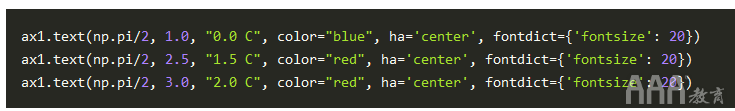

　　最后，我们可以添加指定环的温度值的文本。所有这些文本值中的所有3个均处于0.5 * pi角度，并且距离值不同：

　　因为“ 0.5 C”的文本被数据遮盖了，所以我们可能要考虑为静态绘图版本隐藏它。


　　生成GIF动画


　　现在，我们准备从绘图中生成GIF动画。动画是一系列连续显示的图像。我们将使用


　　matplotlib.animation.FuncAnimation功能来帮助我们。要利用此功能，我们需要编写以下代码：


　　1)定义基本图的外观和属性

　　2)使用新数据更新每帧之间的绘图


　　调用时，我们将使用以下必需的参数


　　FuncAnimation()：


　　1)fig：matplotlib Figure对象

　　2)func：每帧之间调用的更新函数

　　3)frames：帧数(我们希望每年一帧)

　　4)interval：每帧显示的毫秒数(每秒有1000毫秒)


　　此函数将返回一个

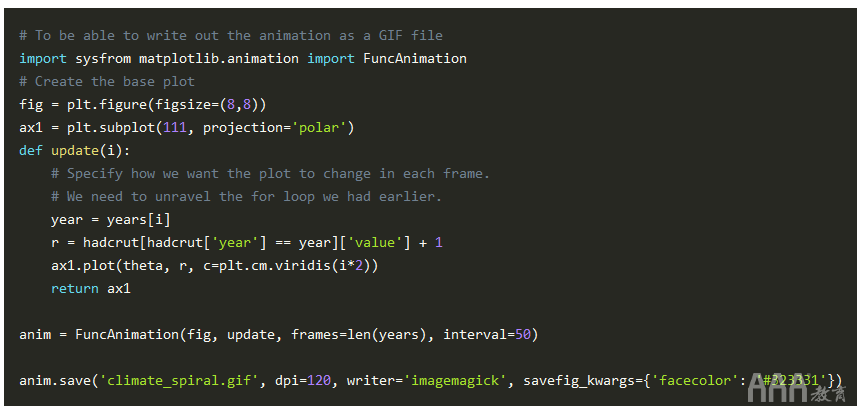

　　matplotlib.animation.FuncAnimation对象，它具有一种save()可用于将动画写入GIF文件的方法。以下是一些基本代码，它们反映了我们将使用的工作流程：


　　现在剩下的就是重新格式化我们之前的代码，并将其添加到上面的框架中。我们鼓励您自己执行此操作，以练习使用matplotlib进行编程。


　　这是最终动画在较低分辨率下的样子(以减少加载时间)。


　　下一步


　　在大数据分析Python生成气候温度螺旋模型中，我们探讨了：


　　1)如何在极坐标系上绘图

　　2)如何在极坐标图中自定义文本

　　3)如何通过内插多个图来生成GIF动画


　　您将获得大部分方式来重建最初发布的出色的气候螺旋GIF Ed Hawkins。以下是我们没有探索的一些关键事项，但是我们强烈建议您自己进行：


　　1)将月值添加到极坐标图的外缘

　　2)创建动画时，将当前年份值添加到图的中心。

　　2.1)如果尝试使用该FuncAcnimation()方法执行此操作，则会注意到年份值相互堆叠(而不是清除上一年的值并显示新的年份值)。

　　3)在图的左下角和右下角添加文本签名。

　　4)调整0.0 C，1.5 C和2.0 C的文字与静态温度环的交叉方式。
