UI设计师教你做“乐高”logo

大家好，我是郭郭，著名的乐高塑料零件为创造各种类型的物体提供了无限的可能性，本次Illustrator教程将想你展示如何数字化你的玩具，并为你最喜欢的网站搭建1个矢量字母logo，不费一砖一瓦；

步骤一：设置网格

1.所谓的等角投影比使用消失点更适合绘制立方体。 普通的乐高积木高度是比宽度长的，然而为了方便实现效果，本教程中使用的角度略有不同。

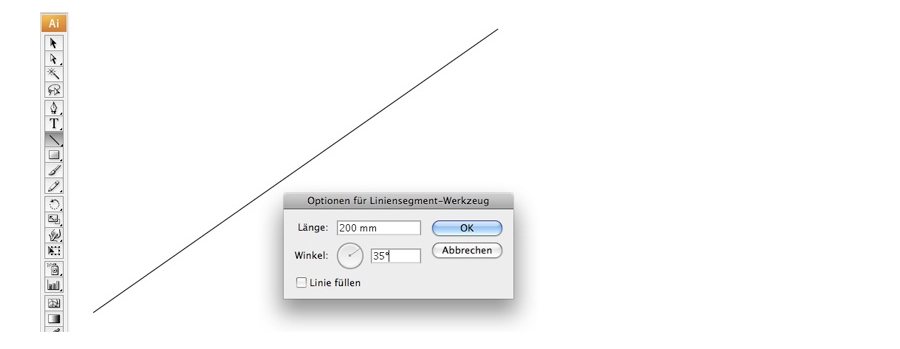

使用线条工具，在画布中单击，线条参数如下：

长度：200mm 角度：35°

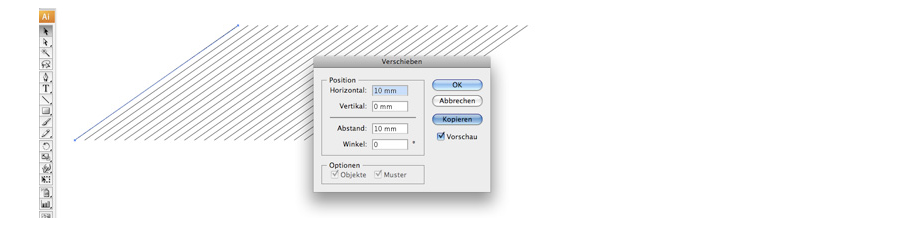

2.使用选择工具（V）或全选（Command + A）选择线，然后按确认键打开移动窗口。 使用这些值：

水平：10mm

垂直：0mm

按复制按钮复制该行。使用快捷键Command + D重复复制操作约30次。

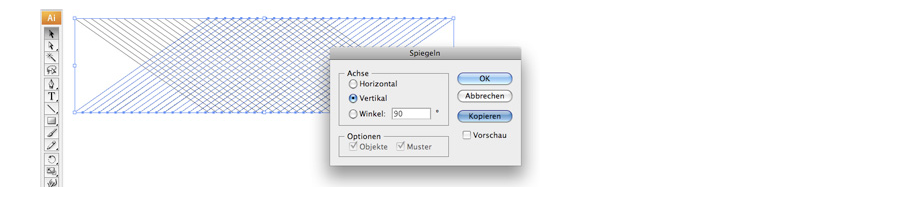

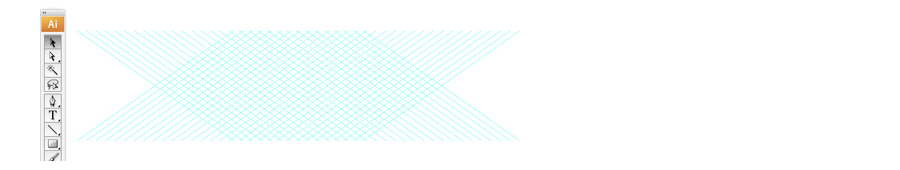

3.选择所有行（Command + A）并水平或垂直镜像（Object> Transform> Mirror）。 确保按下复制按钮来复制您的行集。

4.选择全部并将其编组（Command + G）。 将这组线转换为参考线（Command + 5）。 这个网格将帮助您构建乐高积木并将其安排在您的工作区中。 确保参考线锁定（Command + U）。

步骤二：搭建乐高积木

1.使用钢笔工具（P）绘制乐高积木的顶部和两侧。 由于35°的网格，你的砖将有一个原始的乐高砖的高宽比

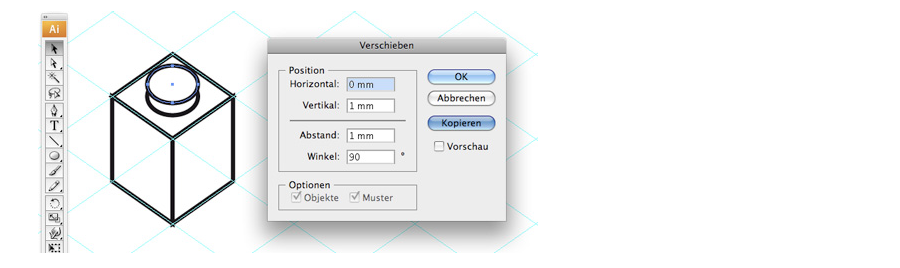

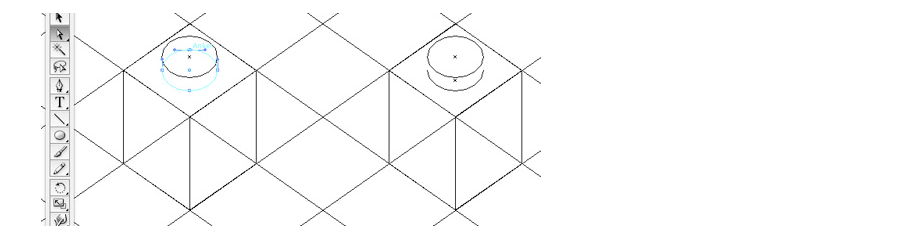

2.用下列属性绘制一个椭圆（L）：

宽度：4,2mm

高度：3,1mm

使用对齐选项（窗口对齐），将它居中在砖的顶部。

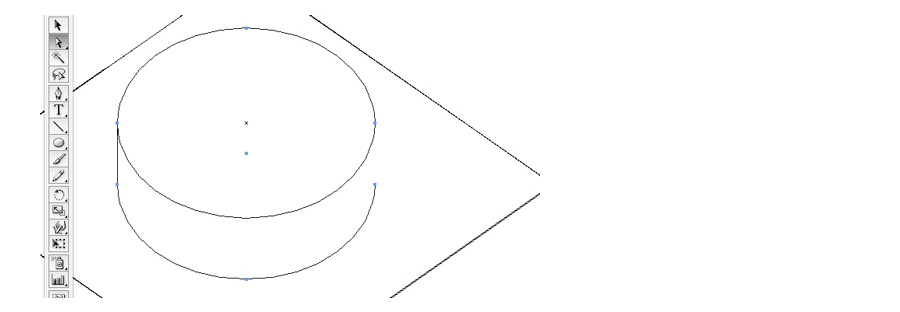

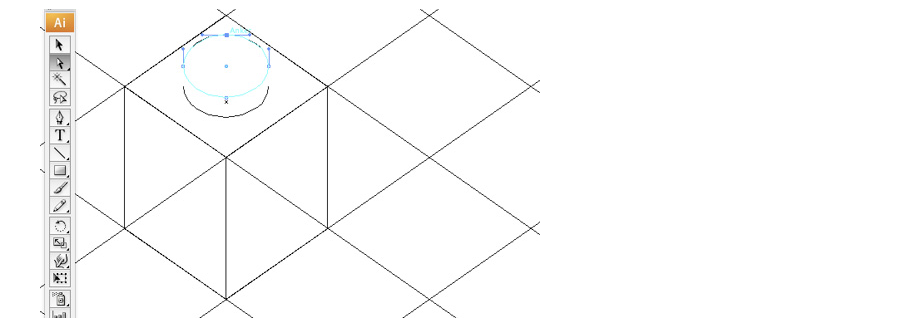

3.选择复制的椭圆，将其复制（Command + C）并粘贴到现有（Command + F）的前面。 然后切换到路径视图（Command + Y），并使用直接选择工具（A）选择下部椭圆的上部锚点。，并删除这个锚点。

4.选择上部椭圆（上次创建的那个）的上部锚点，并将其删除。

5.选择下部和上部椭圆的左侧锚点。 连接这两个锚点（Command + J），并在右侧重复此步骤。 这将创建一个封闭的气瓶盖。

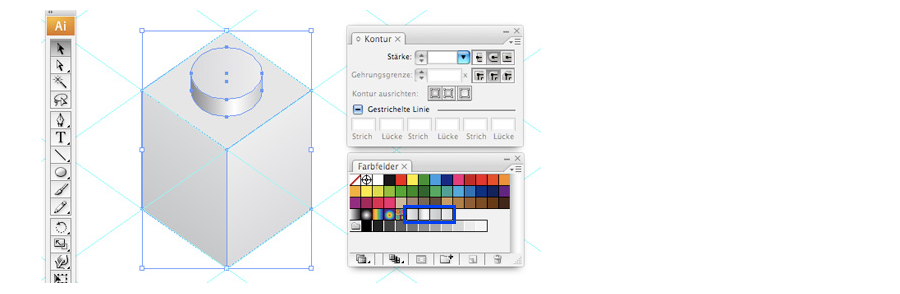

6.打开描边设置选项卡，你可以选择四舍五入的轮廓来改善它的外观。

步骤三：为乐高积木着色

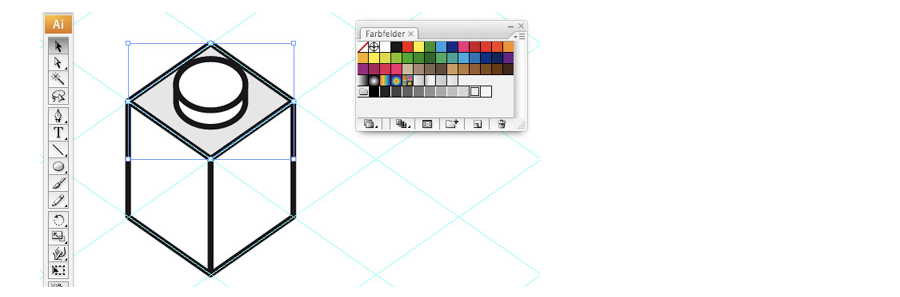

1.着色尽可能灵活，大家可以自由发挥。 这里，首先创建砖的灰度版本。 使用10％黑色色标（标记为“K = 10”）来填充砖的顶部。

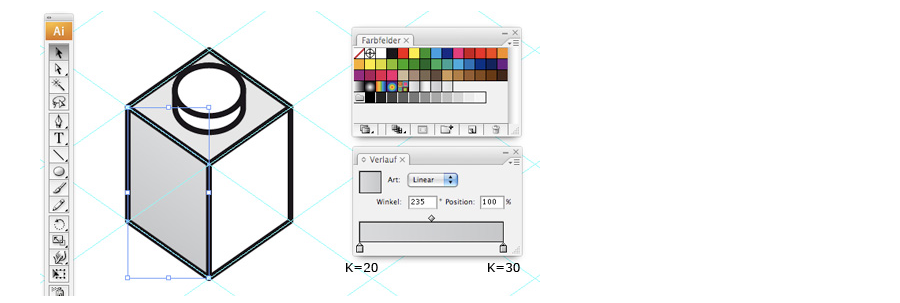

2使用以下渐变值填充砖的左侧：

类型：线性

角度：235°

左：K = 20

右：K = 30

这会使底部稍微暗一点。

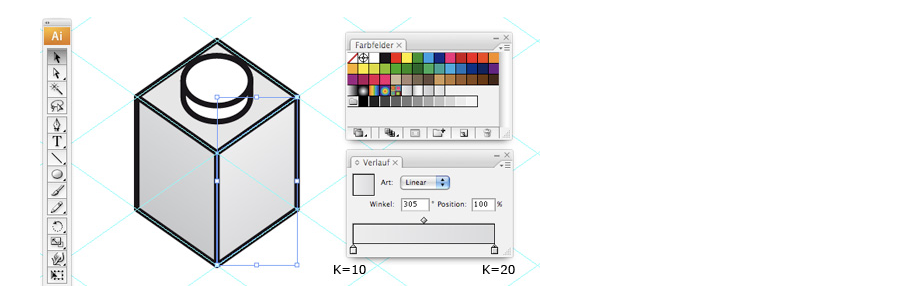

3.假设照明安装在右侧，右侧会稍微更亮。 调整填充的渐变：

类型：线性

角度：305°

左：K = 10

右：K = 20

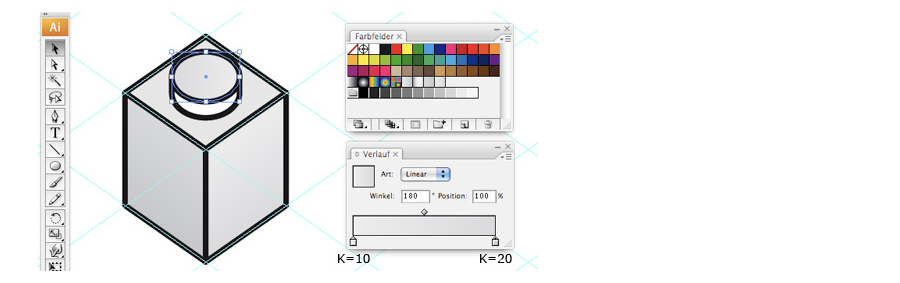

4.用另一个渐变填充螺栓的顶部：

类型：线性

角度：180°

左：K = 10

右：K = 20

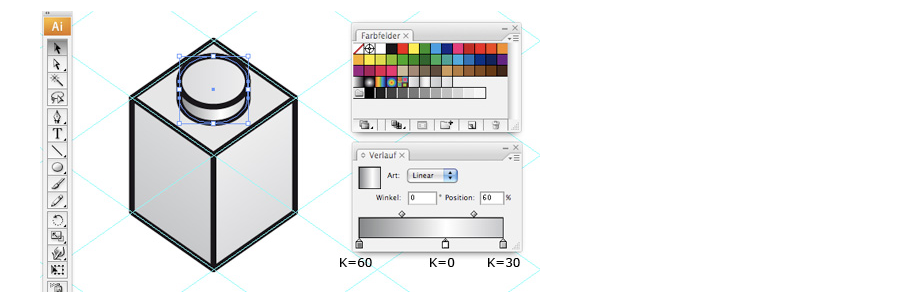

5.最后填写柱头的一面：

类型：线性

角度：0°

左：K = 10

中间：K = 0，位置= 60°

右：K = 20

6.去掉砖头的描边。你可以将之前创建的渐变拖到你的色板库方便以后使用；

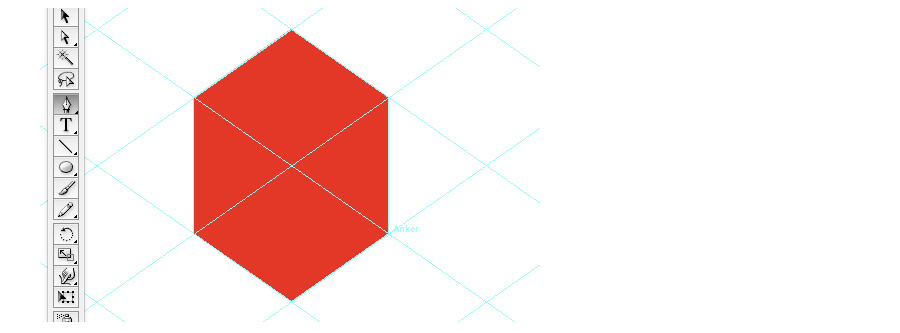

7.使用钢笔工具（P）并使用网格绘制与砖的轮廓匹配的形状。 为填充物选择一种颜色，没有描边；

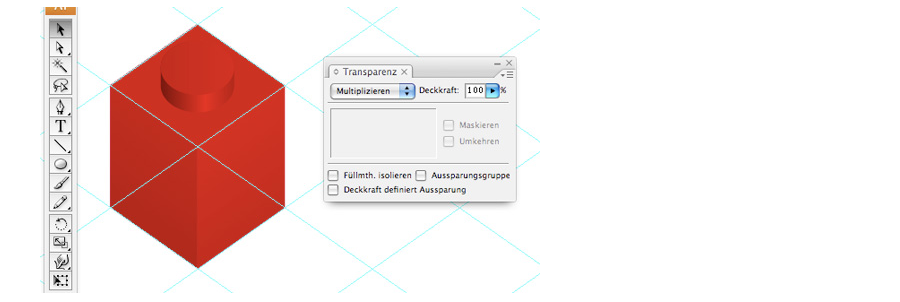

8.将它放在砖块上方，设置其透明度，混合模式选择正片叠底。 这样可以快速改变砖头的颜色。


步骤四：搭建不同比例的积木砖

1.用的最多的是比例1:1的砖，但添加2:1的砖可以搭建出更丰富的形状；

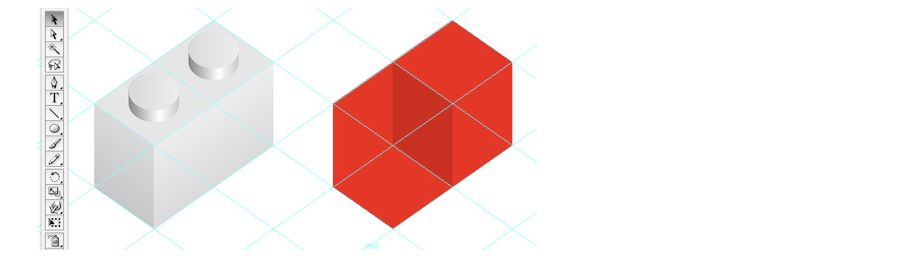

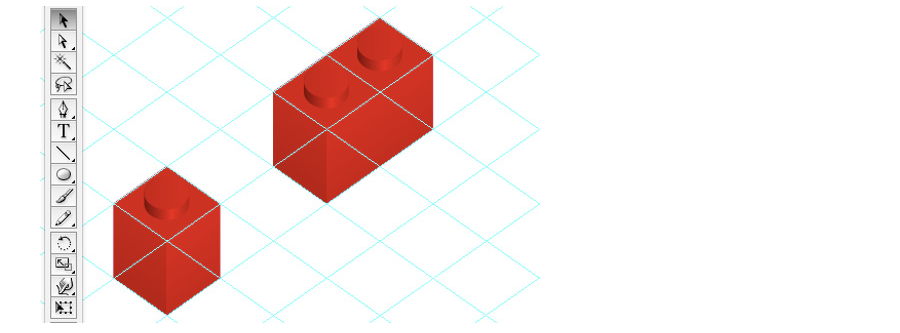

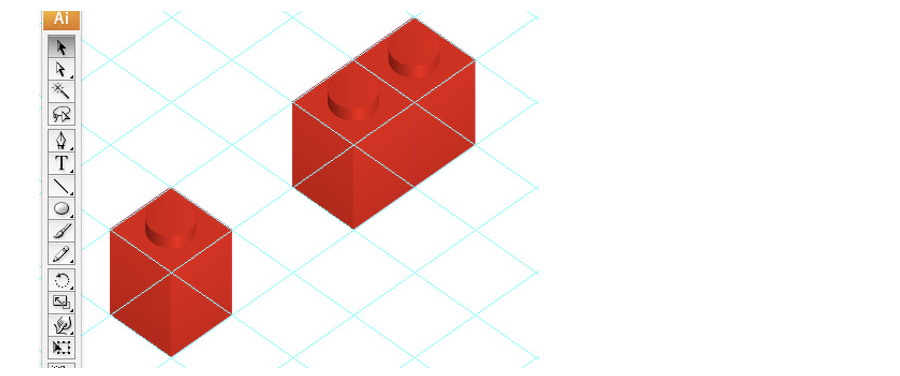

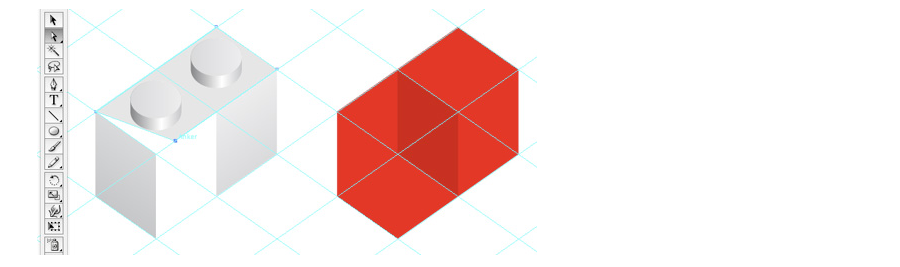

首先创建一个2:1的砖，保留1:1的基本砖进一步使用，并复制两次新砖，确保与网格精准对齐。

2.新砖已经看起来不错，但我们要创建一个真正的2×1砖，而不是两个1×1砖相邻放置。 将放置在最上方的色块与两个1:1砖分离开；

3.删除前景砖的顶部和右侧，使用直接选择工具（A）和网格来补足删除的面。

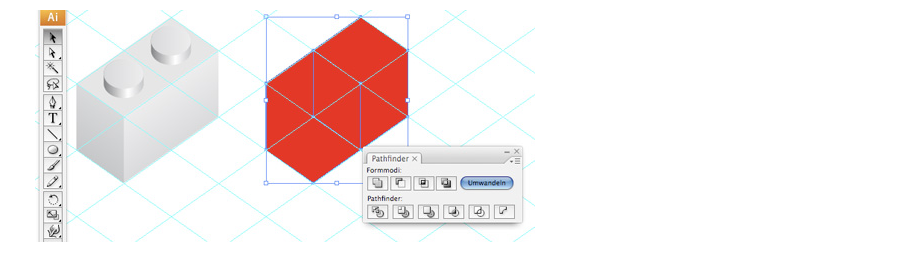

4.使用选择工具（V）选择两个彩色路径，在路径查找器中选择合集，合并成单独路径
。

5.将合并后的路径移回原来的位置。1个真正的2×1砖就创建好了

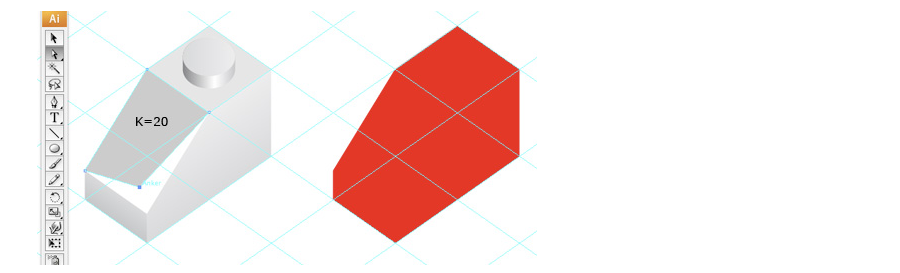

6.组装logo的坡砖（屋顶砖）和倒坡砖使用的是同样的方法，其中砖的较薄的一端是基本砖的三分之一高度。 用20％灰色填充斜坡路径（K = 20）。

7.每创建了一个新的砖块，你应该选择它的所有部分并将其编组（Command + G），便于移动和构建更复杂的结构。

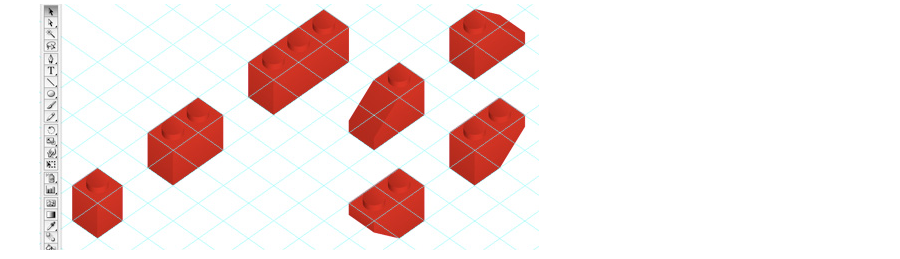

这七个砖块在本教程中使用：

1×1砖

2×1砖

3×1砖

2×1坡砖（前视图）

2×1坡砖（后视图）

2×1倒坡砖（前视图）

2×1倒坡砖（后视图）

步骤五：创建像素风格字体

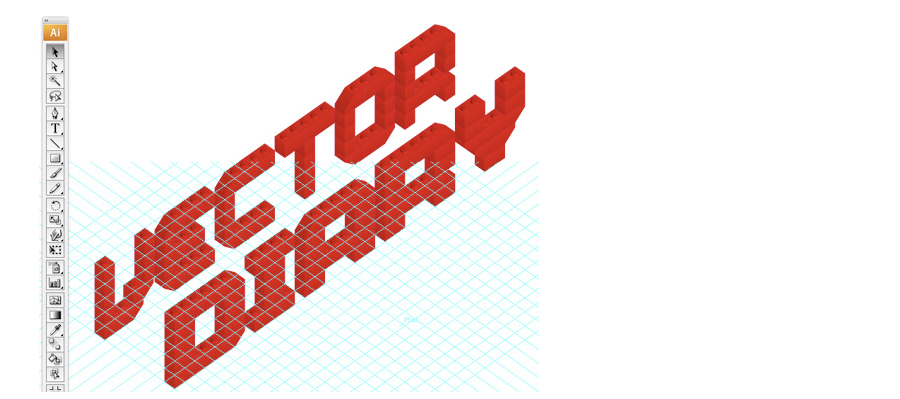

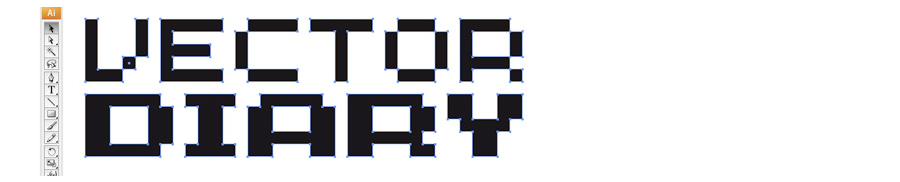

1.我为本教程创建了一个像素风格的logo，可以自由发挥或直接使用现有的像素字体

2.只需要将你之前创建的不同形状的砖移动到像素字体的对应位置，然后使用快捷键（Command +]）-向上移动图层和（Command + [）-向下移动图层，来快捷跳转砖的前后顺序；

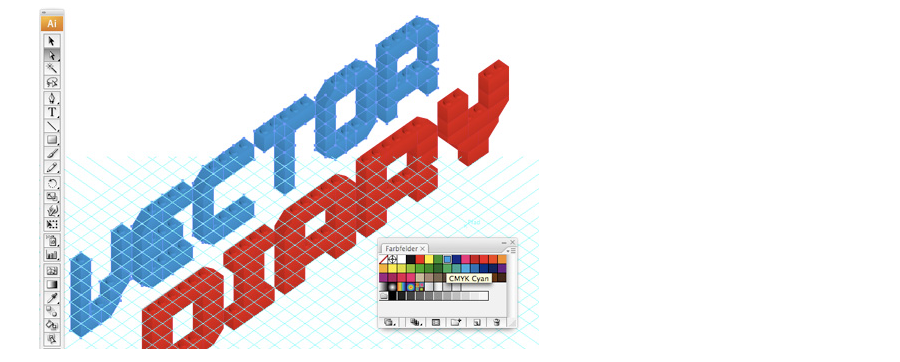

3.使用直接选择工具（A）选中每个砖头最上面的颜色路径修改其颜色，就能快速修改颜色并保证3D效果；

步骤六：添加投影

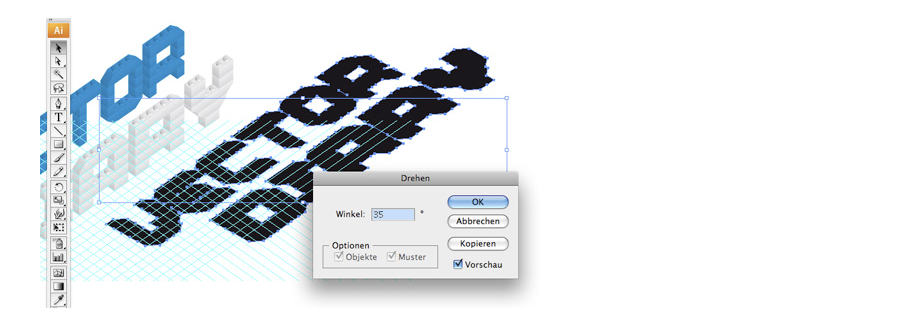

1.选择完整的logo并复制后，使用快捷键（Command + Shift + G）取消编组后，选择所有路径，在路径查找器中选择合集-合并所有形状组件，颜色填充为合适，并旋转（对象>变换>旋转）到-35°以使阴影处于水平位置。

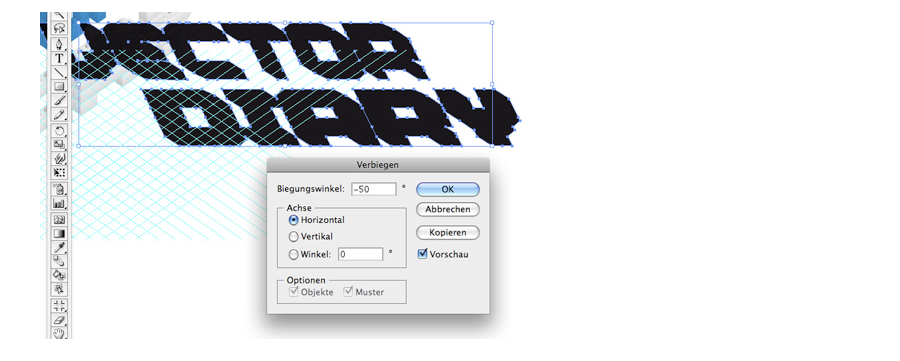

2.剪切（对象>变换>剪切）阴影：角度：-50°，使之水平。再旋转（对象>变换>旋转）阴影35°使其回到其原始位置。

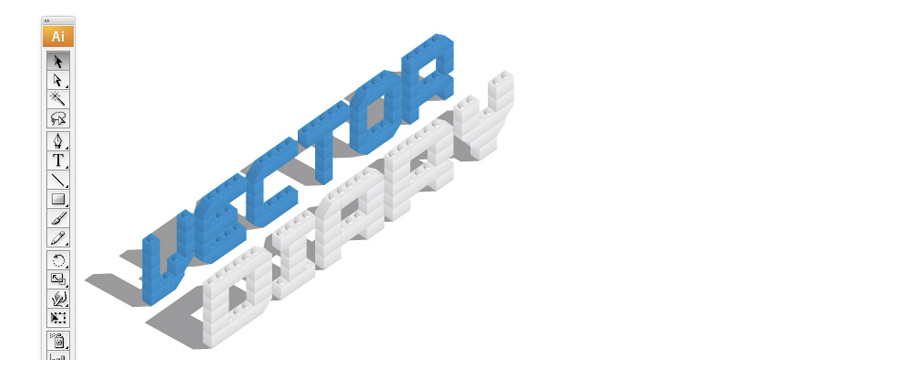

3.使用套索工具（Q）选择投影（“VECTOR”）的上面一行并将其放到正确的位置。 对下行（“DIARY”）做同样的操作。 使用快捷键（Command + [））将阴影调整至字体后；

步骤七：绘制地面图案

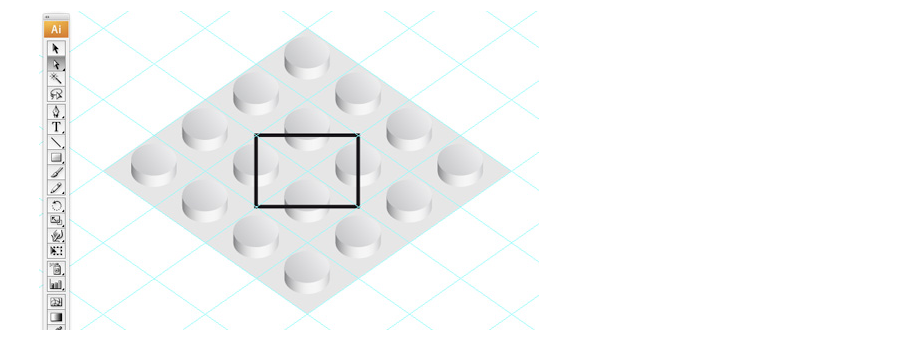

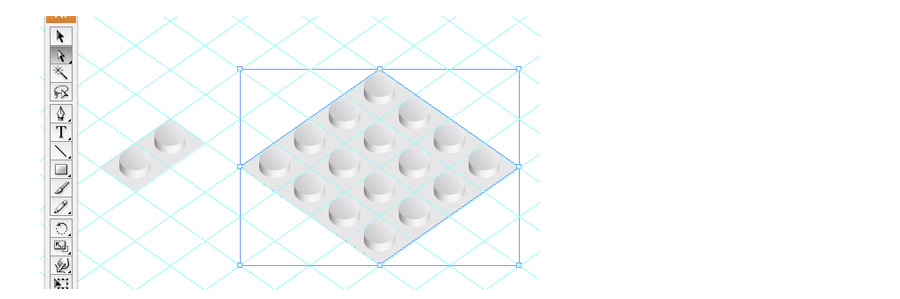

1.因为绿地面积太大，可以先绘制一个4*4大小的单元，并将其编组。

2.使用矩形工具（M）绘制一个矩形，确保矩形所框选的部分上下和左右分别能凑成两个完整的鞋钉。

3.用直接选择工具选中4*4区域和矩形，创建剪切蒙版（Command + 7），并在路径查找器中选择“修边”；

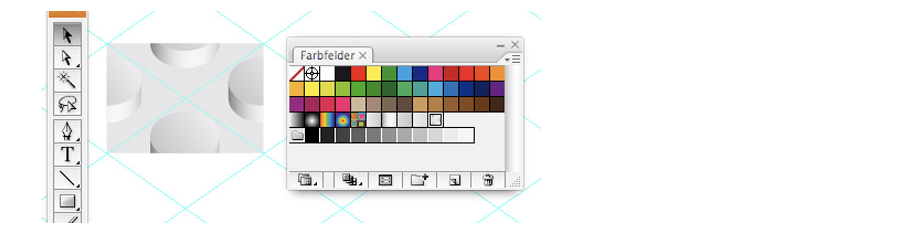

4.将所得到的矩形拖拽至色板处成为填充图案。

5.使用矩形工具绘制与画布等同大小的背景，填充选择之前储存的图案，调整至最底层。此时可以隐藏参考线，调整logo阴影的位置以适应于背景；

6.最后复制矩形，将其粘贴在背景图案前面（Command + F），将其填充为绿色，并将其混合模式调整为正片叠底。

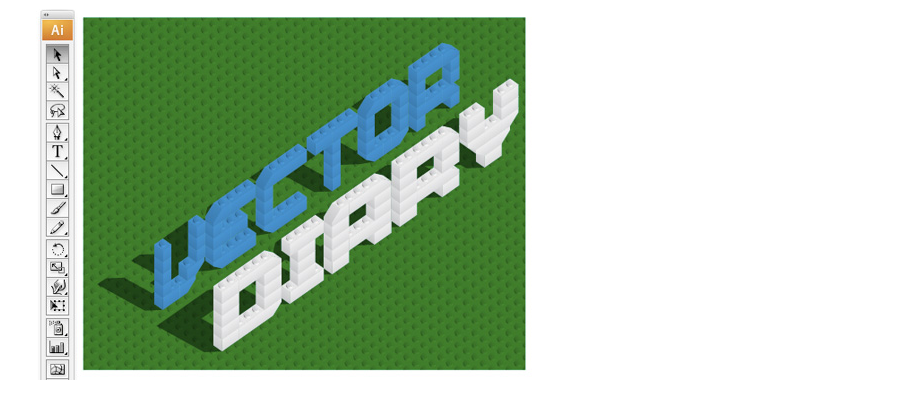

到此，一个完整的乐高风格字体logo就完成了。看着步骤多，但实际上很简单，只有设置好参考线和绘制出标准积木单元， 耐心的一步步搭建就好了。快来创建属于你自己的乐高字体logo。
